SERVICIO DE DISEÑO CAD DENTAL CON EXOCAD Y BLENDER

¿QUÉ ES EL DISEÑO CAD DENTAL?

El diseño CAD (Computer-Aided Design) dental es la etapa del flujo de trabajo digital en la que se modela tridimensionalmente una estructura protésica sobre el escaneo del paciente. Reemplaza al encerado manual con un proceso completamente digital: el diseñador trabaja sobre el modelo 3D en pantalla, define márgenes, espesores, conectores, ganchos, apoyos oclusales y todas las características de la pieza antes de enviarla a fabricación.

En Crolab3D utilizamos Exocad PartialCAD (versión Chemnitz 3.3) para el diseño de prótesis parciales removibles (PPR) y Blender para diseños complejos como barras híbridas, subestructuras personalizadas y renderizados de planificación. Ambos softwares trabajan con archivos STL que luego se fabrican por impresión láser en cromo cobalto o impresión 3D en resina.

DISEÑO REMOTO EN EXOCAD: CÓMO FUNCIONA

Muchos laboratorios y odontólogos en Argentina tienen acceso a un escáner intraoral o de escritorio, pero no cuentan con el software Exocad ni con un diseñador capacitado. Nuestro servicio de diseño remoto resuelve ese problema: vos escaneás, nosotros diseñamos.

El proceso funciona así:

• Paso 1 — Escaneo: Escaneá el modelo del paciente con tu escáner (Shining 3D, Medit, 3Shape, Trios o cualquier otro). Si no tenés escáner, podés enviarnos el modelo físico y lo escaneamos con nuestro escáner Shining 3D.
• Paso 2 — Envío del archivo: Mandanos el archivo STL por email (crolablaser@gmail.com) o WhatsApp (2236 82-0417) junto con las indicaciones del caso (tipo de estructura, dientes a reponer, tipo de ganchos, etc.).
• Paso 3 — Diseño: Diseñamos la estructura en Exocad PartialCAD o Blender según el caso. Te enviamos capturas del diseño para tu aprobación antes de fabricar.
• Paso 4 — Fabricación y envío: Una vez aprobado, imprimimos la estructura en nuestra Riton M-150 y te la enviamos terminada en 3 días hábiles a cualquier punto del país.

Este flujo permite que cualquier laboratorio acceda a tecnología de diseño digital sin necesidad de invertir en licencias de software ni en capacitación. Vos seguís trabajando como siempre; nosotros nos encargamos del diseño y la fabricación.

PARTIALCAD: DISEÑO DIGITAL DE PPR

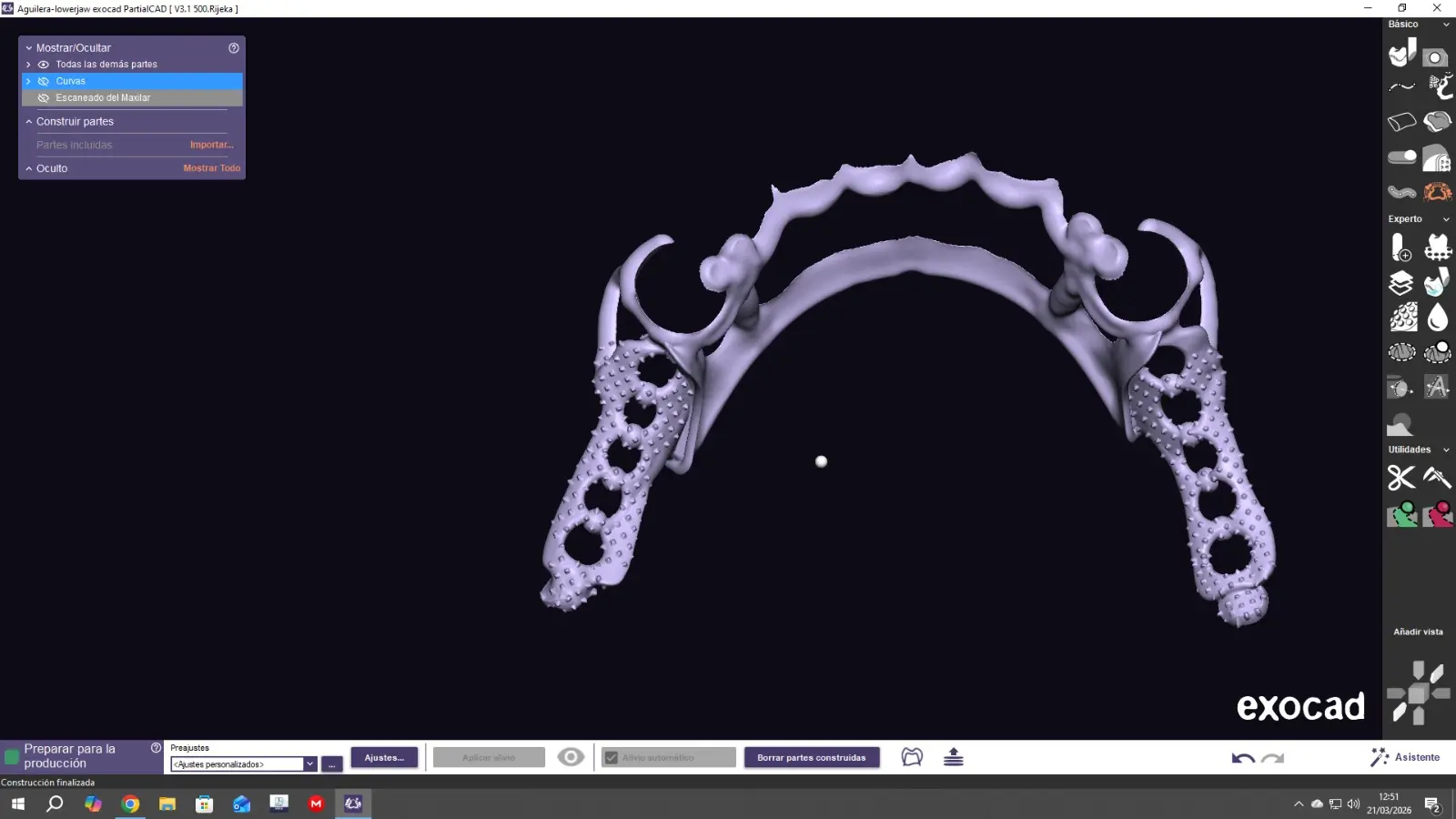

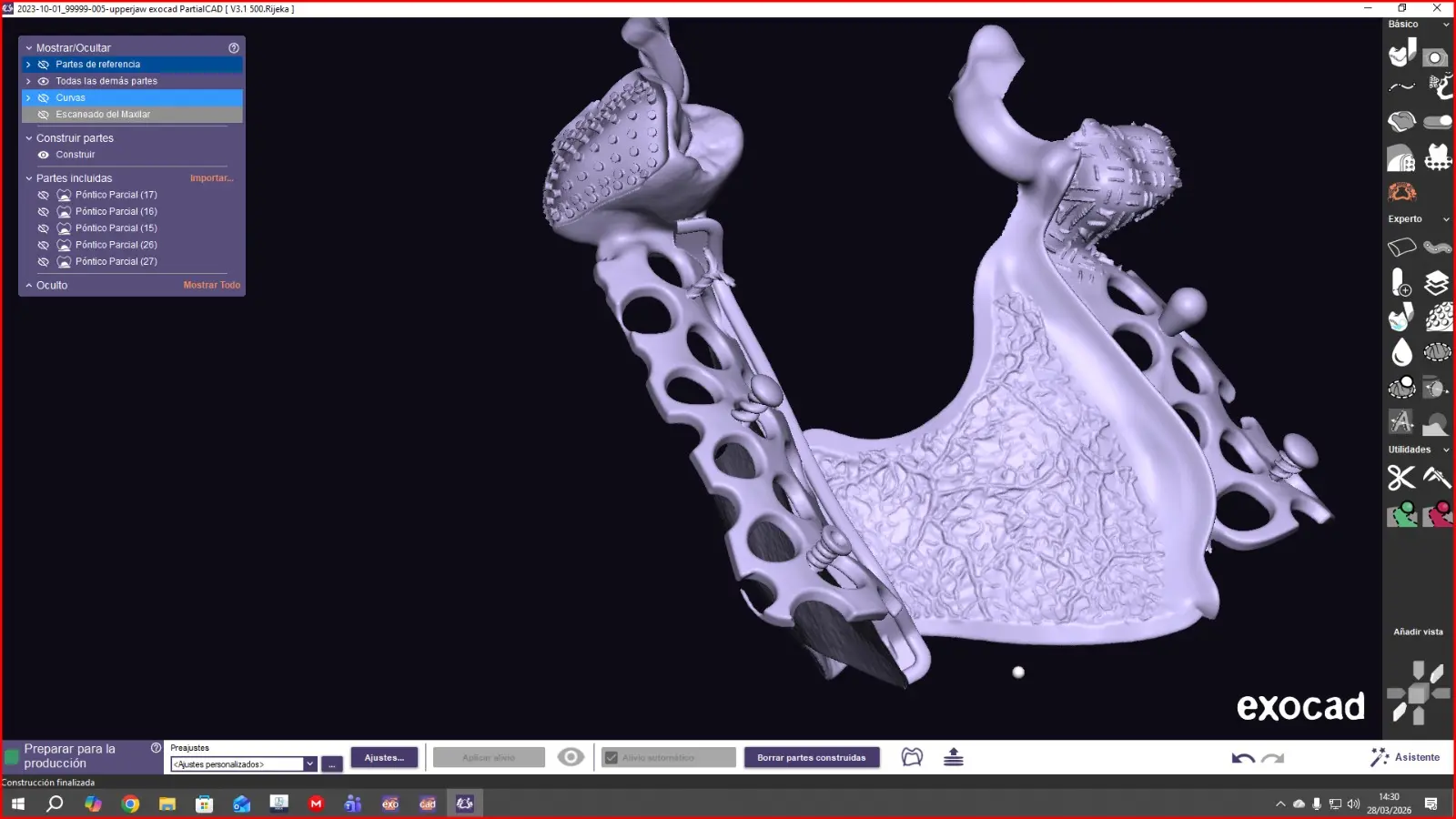

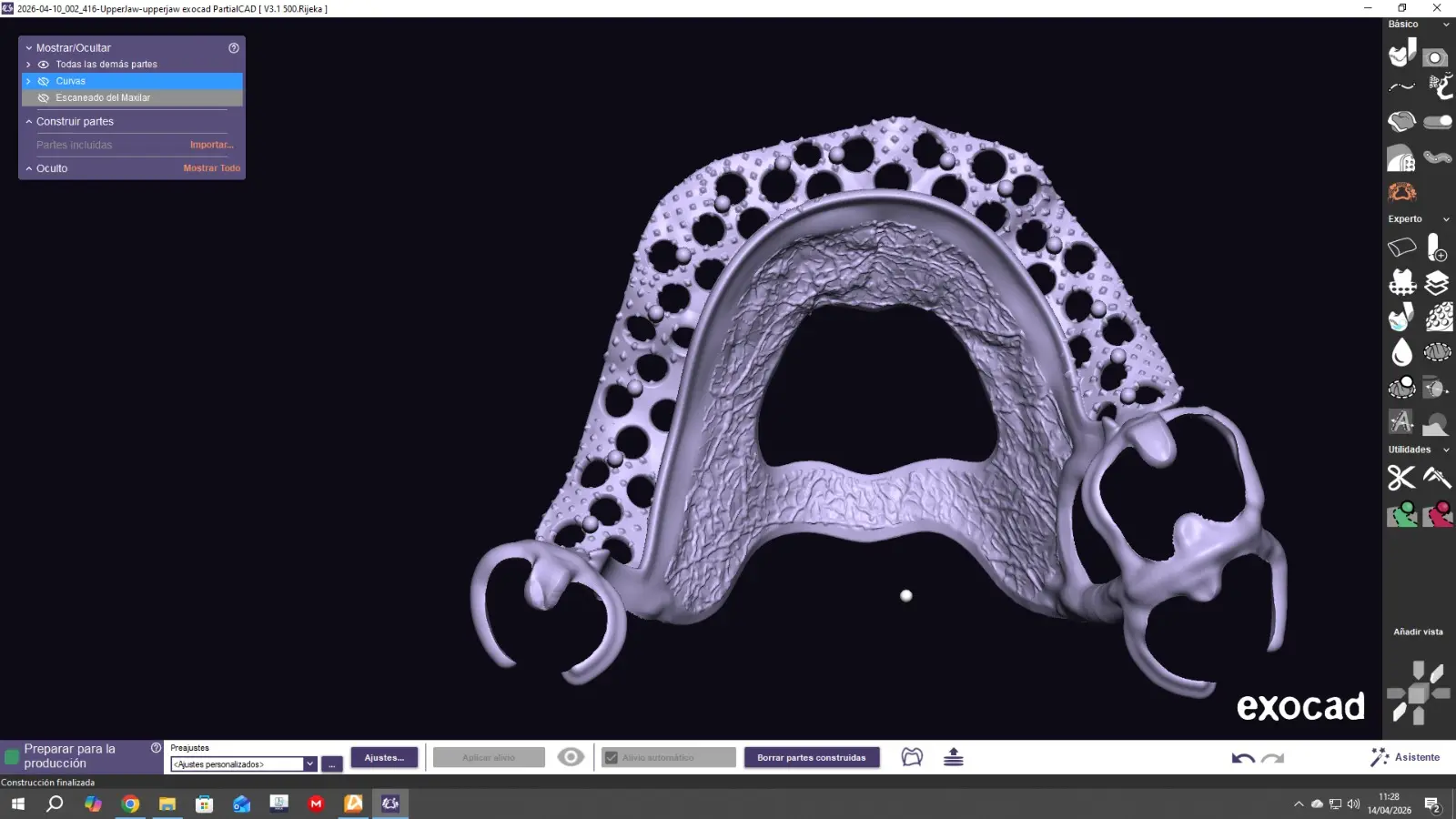

Exocad PartialCAD es el módulo especializado de Exocad para el diseño de prótesis parciales removibles. Permite diseñar digitalmente todas las partes de una PPR metálica: conectores mayores (barras linguales, placas palatinas), ganchos (Akers, circunferenciales, RPI, equipoise), apoyos oclusales, rejillas de retención para el acrílico, y ponticos metálicos.

La versión Chemnitz 3.3 que utilizamos en Crolab3D incluye herramientas avanzadas como el análisis automático de vías de inserción, el cálculo de retenciones y la simulación de espesores mínimos. Esto garantiza que cada diseño cumpla con los requisitos biomecánicos del caso antes de ir a impresión.

En la práctica, esto significa que un laboratorio puede enviarnos un escaneo con indicaciones clínicas básicas y recibir una estructura en cromo cobalto perfectamente diseñada, impresa por láser y con ajuste pasivo preciso, sin tocar un software de diseño.

¿QUÉ TIPOS DE TRABAJOS SE PUEDEN DISEÑAR EN CAD?

El diseño CAD dental cubre prácticamente todos los tipos de estructuras protésicas. En Crolab3D diseñamos:

• PPR (Prótesis Parcial Removible): esqueléticos superiores e inferiores completos, con todos los elementos retentivos y conectores. Diseño en Exocad PartialCAD.
• Cofias y puentes: subestructuras para coronas metal-cerámica y puentes de múltiples unidades. Diseño en Exocad DentalCAD.
• Barras sobre implantes: barras de retención para prótesis sobre implantes, incluyendo barras Dolder, sistemas ball attach y locator.
• Barras híbridas: diseño complejo en Blender con seccionado digital, renderizado de planificación y exportación a STL para impresión láser.
• Estructuras con ataches: PPR con sistemas de retención de precisión, donde el posicionamiento exacto del atache se define digitalmente.
• Pernos muñón: diseño digital con adaptación precisa al conducto radicular escaneado.

¿NO TENÉS EXOCAD? NOSOTROS DISEÑAMOS POR VOS

La inversión en una licencia de Exocad, más el hardware necesario y la capacitación del operador, puede ser prohibitiva para muchos laboratorios. Nuestro servicio de diseño remoto elimina esa barrera: pagás solo por el diseño de cada caso, sin licencias mensuales ni inversión inicial.

Esto es especialmente útil para laboratorios que están en transición hacia el flujo digital: pueden empezar a ofrecer trabajos digitales a sus odontólogos sin tener que comprar todo el equipamiento de golpe. Con el tiempo, si el volumen lo justifica, pueden invertir en su propio software y formación a través de nuestros cursos de Exocad en Exoclass3D.

Los laboratorios que ya tienen Exocad también pueden derivarnos casos complejos que requieren diseño en Blender (barras híbridas, planificaciones con renderizado) o simplemente desbordar trabajo cuando tienen picos de demanda.

DISEÑO EN BLENDER: CASOS COMPLEJOS Y RENDERIZADO

Para trabajos que exceden las capacidades de Exocad — como barras híbridas seccionadas, planificaciones complejas sobre implantes o visualizaciones para el paciente — utilizamos Blender, un software de modelado 3D de código abierto que permite un control total sobre la geometría de la pieza.

En Blender diseñamos la estructura con libertad total de forma, realizamos el seccionado digital de barras para facilitar la inserción y remoción, y generamos renderizados fotorrealistas que permiten al odontólogo mostrar al paciente cómo va a quedar el trabajo antes de fabricarlo.

El archivo final se exporta como STL y se imprime en cromo cobalto por sinterizado láser con la misma precisión de 20-40 micras que cualquier diseño de Exocad.

VENTAJAS DEL DISEÑO DIGITAL VS ENCERADO MANUAL

El diseño CAD dental ofrece ventajas concretas frente al encerado convencional:

• Precisión controlada: espesores, retenciones y distancias se definen numéricamente. No dependen de la mano del operador.
• Repetibilidad: si necesitás una segunda pieza idéntica, se imprime del mismo archivo. En el colado manual, cada pieza es diferente.
• Registro digital: el archivo del diseño queda guardado para siempre. Si el paciente necesita una reposición en 5 años, se imprime del mismo STL.
• Eliminación de errores: el software detecta zonas de espesor insuficiente, interferencias oclusales y problemas de vía de inserción antes de fabricar.
• Velocidad: un diseño en Exocad se completa en 30-60 minutos. Un encerado manual puede llevar medio día.
• Trabajo remoto: el archivo STL se envía por email. No hace falta enviar modelos de yeso por correo.
